中華人民共和國國家軍用標準 GJB 944—90

潛艇用TA5—A 鈦合金板

Titanium alloy (TA5-A) sheet for submarine

1990-10-31 發布1991-04-01 實施

國防科學技術工業委員會批準

中華人民共和國國家軍用標準

潛艇用TA5—A 鈦合金板GJB 944-90

Titanium alloy (TA5—A ) sheet for submarine

1、主題內容和適用范圍

本標準規定了TA5-A鈦合金板材的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。

本標準適用于潛艇的設備、裝置和系統等結構件用的板材。其它艦船也可參照使用。

2、引用標準

GB 228 金屬拉伸試驗方法

GB 232 金屬彎曲試驗方法

GB 2106 金屬夏比(V型缺口）沖擊試驗方法

GB 4698 鈦及鈦合金化學分析方法

GB 5193 鈦及鈦合金加工產品超聲波探傷方法

GB 6397 金屬拉伸試驗試樣

GB 8180 鈦及鈦合金加工產品的包裝、標志、運輸和貯存

3、產品分類

3.1 牌號、狀態、規格

產品 的牌號、狀態和規格應符合表1的規定。

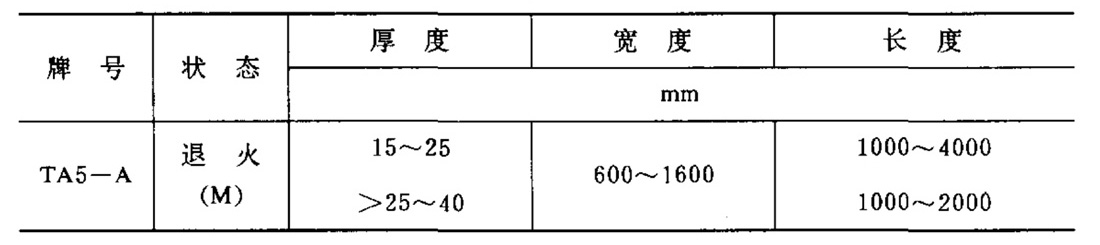

表 1

3.2 外形尺寸及允許偏差

3.2.1 板材的尺寸及允許偏差應符合表2的規定（寬度允許偏差為切邊供貨時的要求）。

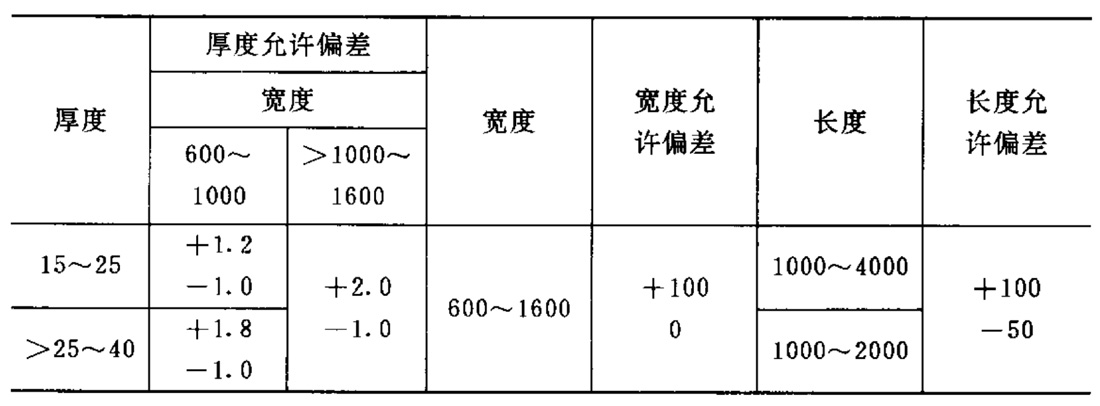

表 2mm

3.2.2 每張板材厚度的不均勻度不超過2mm , 如果超差，則供需雙方協商解決。

3.2.3 板材不切邊供應，但要保證有效尺寸，如用戶要求可用火焰切割法切邊，允許偏差應符合表2規定。

3.3 標記示例

用TA5—A制造的退火狀態、厚度為25mm 、寬度為1600mm、長度為 4000mm的板材標記為：

板 TA5—AM25×1600×4000 GJB

4、技術要求

4.1 化學成分

板材用鑄錠的化學成分應符合表3的規定。

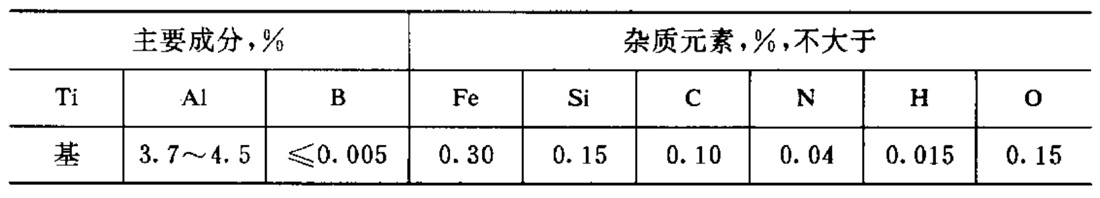

表 3

注：

＠ 鑄錠個別位置的鋁含量可以大于4. 5%, 但不得大于4.7%.

＠ 鑄錠各處鋁含量的極差（最大值減最小值）不得大于0.6%.

＠ 硼含量可不分析．

4.2 力學性能

板材室溫力學性能應符合表4的規定。

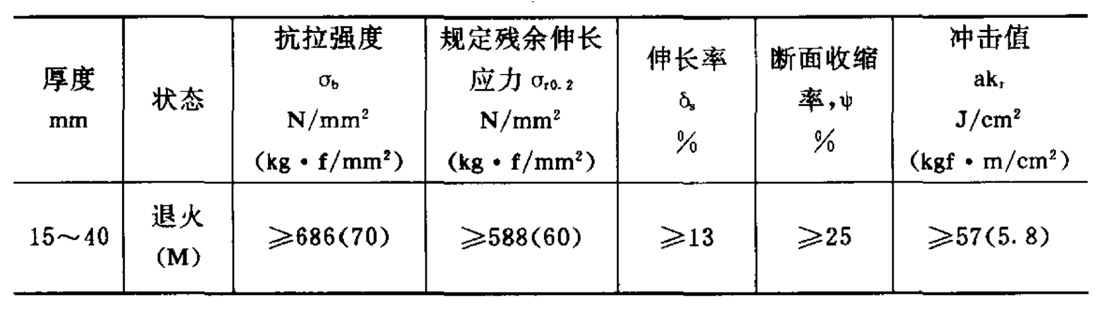

表 4

4.3 工藝性能

在常溫下沿軋制方向做彎曲試驗，彎曲角≥100°，彎芯直徑等于5倍的板材厚度，試樣寬度等于2倍板厚。經試驗，板材應無裂紋。

4.4 表面質量

4.4.1 板材表面應光潔，不允許有裂紋、起皮、壓折、金屬和非金屬夾雜物等缺陷。

4,4.2 板材表面允許有局部的、輕微的劃傷，允許不超出厚度公差之半的壓痕、凹坑等缺陷， 但應保證板材最小厚度。

4.4.3 板材表面允許修理，修理后的表面應光滑、厚度不得小于最小允許厚度。

4.4.4 板材應盡量平直

4.5 板材應進行超聲波探傷，探傷質量應符合GB 5193中A級的規定。

5、試驗方法

5.1 化學成分的仲裁分析方法按 GB 4698 的規定進行。

5.2 拉伸試驗方法按GB 228的規定進行。

5.3 金屬彎曲試驗方法按 GB 232的規定進行。

5.4 金屬沖擊試驗方法按 GB 2106的規定進行。

5.5 超聲波探傷方法按 GB 5193的規定進行。

5.6 每張板材應用肉眼檢查外觀。

5.7 板材應用相應精度的量具測量板材外形尺寸，板材厚度在距頂角不小于100mm和距邊部不小于10mm處測量。

6、檢驗規則

6.1 檢查和驗收

6.1.1 板材應由供方技術監督部門驗收，并保證產品質量符合本標準要求。

6.1.2 需方對收到的產品應按本標準規定進行復驗，如復驗結果與本標準規定不符時，應在收到產品之日起，六個月內向供方提出，由供需雙方協商解決。

6.2 組批

板材應成批提交驗收，每批應由同一牌號、爐號、規格和狀態的板材所組成。

6.3 檢驗項目

每批板材應進行外形尺寸、化學成分、表面質根、力學性能、超聲波探傷和工藝性能的檢驗。

6.4 取樣位置和取樣數量

6.4.1 化學成分供方在鑄錠上取樣，氫分析在成品上取祥，需方在板材中任意部位取一個試樣。

6.4-2 室溫拉伸試驗、沖擊試驗和彎曲 試驗 應從每批板材中任取兩張 ，每張沿軋制方向 各取一個試樣（若一批只有一張板材時，沿軋制方向各取 一個試樣 ）。拉伸試驗試樣應符合GB 6397表7中R4、R5的規定。

6.4.3 板材應逐張進行外形尺寸測量、表面質肚和超聲波探傷檢查。

6.5 重復試驗

各項試驗即使有一個試樣的試驗結果不合格，也應從該批板材中再取雙倍試樣進行該不合格項目的復驗，復驗結果仍有一個試樣不合格 ，則整批報廢或逐張檢查，合格者重新組批交貨。

7、標志、包裝、運輸和貯存

7.1 每批板材應有明顯標志：標明牌號和批號。

7.2 板材的標志、包裝、運輸和貯存桉 GB 8180 的規定執行。

7.3 每批板材應附有符合本標準要求的質量證明書，其上注明：

a.供方名稱；

b.產品名稱：

C.產品牌號、規格、狀態；

d.爐號、批號、批重和件數；

e.各項分析檢驗結果及技術監督部門印記；

f.本標準編號；

g.包裝日期。
