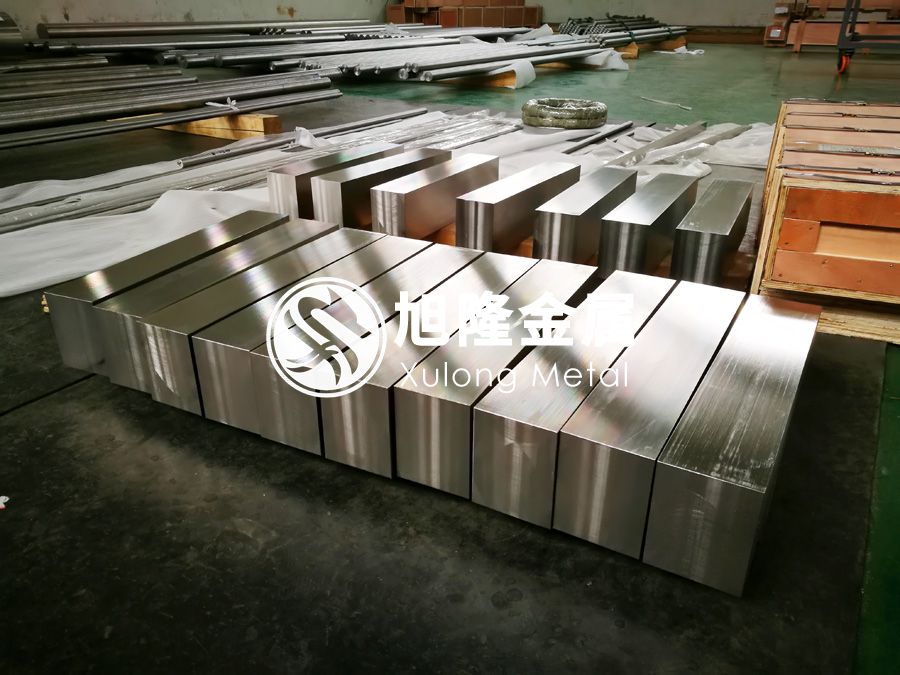

一、產品名稱：鈦合金方塊
執行標準：GB∕3621-2007
| 標準：GB∕3621-2007 | 鈦及鈦合金方塊 |
| 牌號 | 供應狀態 | 規格 |
| 厚度mm | 寬度mm | 長度mm |
| TA1，TA2，TA9，TA10，TC1，TC2，TC4 | 退火狀態（M） | ＜50 | ＜1500 | ＜4000 |
| 50-200 |
| 200-400 |
| 牌號 | 抗拉強度 | 延伸率 | 斷后伸長率 |
| TA1 | ≥240 | 140-310 | 30 |
| TA2 | ≥400 | 275-450 | 25 |
| TA9 | ≥400 | 275-450 | 20 |
| TA10 | ≥485 | ≥345 | 18 |
| TC1 | 590-735 | -- | 25 |
| TC2 | ≥685 | -- | 25 |
| TC4 | ≥895 | ≥830 | 12 |

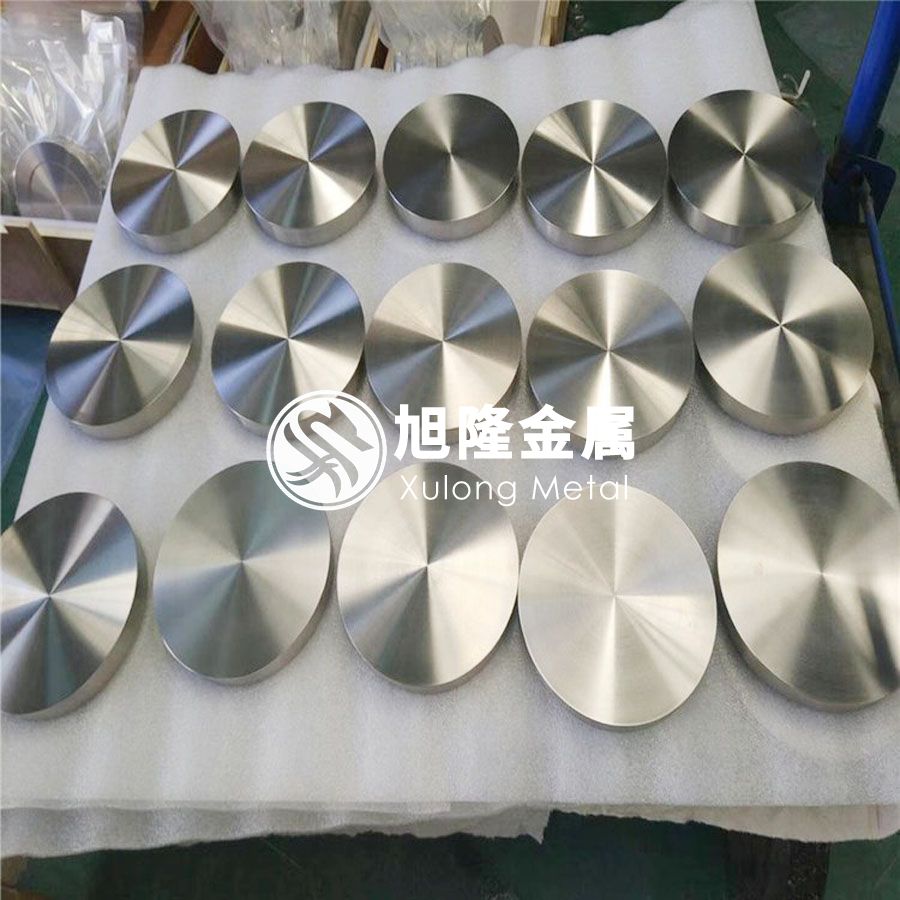

二、產品名稱：鈦餅、鈦合金鍛件、鈦合金餅
1、牌號、狀態、規格
| 產品名稱 | 規格 | 牌號 | 執行標準 |
| 外徑 | 內徑 | 截面高度 | 環材厚度 |
| 鈦餅 | 150~300 |
| 35~140 |
| TA1、TA2、 TA5、TA6、TA9、TA10、TA15、TA19、TC1、TC2、TC4、TC11 | ASTM B381 AMS4928 GB/T16598-1996
GB/T 25137 |
| 300~500 |
| 35~150 |
|
| 500~1000 |
| 40~300 |
|
| 鈦環 | 200~400 | 100~300 | 35~120 | 40~150 |
| 400~700 | 150~500 | 40~160 | 40~250 |
| 700~900 | 300~700 | 50~180 | 40~300 |
| 900~1500 | 400~900 | 70~250 | 40~400 |
注：經雙方協商可以供應其他規格或型式的產品。
2、尺寸允許偏差
環外徑 | 偏差 | 環內徑 | 偏差 | 截面高度 | 偏差 |
| 200~400 | +3-1 | 100~300 | +1-3 | 35~120 | +3-1 |
| >400~700 | +4-2 | 150~500 | +2-4 | 40~160 | +4-2 |
| >700~900 | +5-3 | 300~700 | +3-5 | 50~180 | +5-3 |
| >900~1300 | +6-3 | 400~900 | +3-6 | 70~250 | +6-3 |
3、室溫力學性能
| 牌號 | 截面積cm2 | 室溫力學性能，不小于 |
| 抗拉強度σb,MPa | 規定殘余伸長應力Σr0.2MPa | 伸長率δ5,% | 斷面收縮率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
注：
1、表中意外產品，需方需要測定室溫力學性能時，指標應經雙方協商并在合同中注明。
2、需方要求測定TC4鈦合金鍛件產品高溫力學性能時，其實驗溫度及性能指標應經雙方協商并在合同中注明。

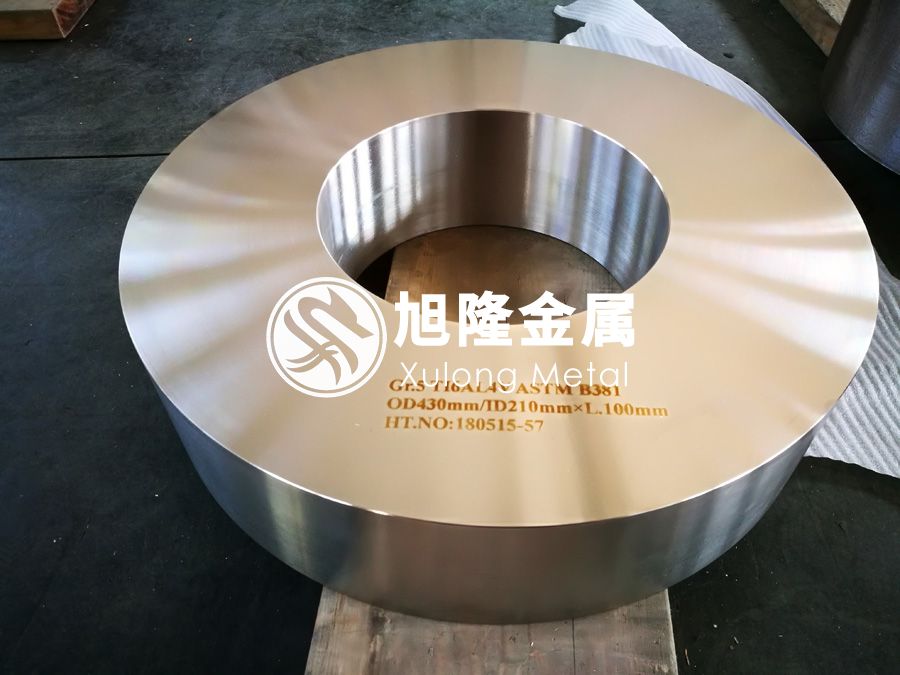

三、產品名稱: TC4鈦環、TC4鈦鍛件
1、材質及標準：
牌號：TA1、TA2、TA3、TA4、TA9、TA10、TC4、GR1、GR2、GR3、GR4、GR5、GR7、GR11、GR12、GR23;
執行標準：GB/T 16598-1996，ASTM B348，ASTM B381，AMS 4928
2、規格：
外徑φ（200~400）*內徑φ（100~300）*高度（20~120） 外徑φ（400~700）*內徑φ（150~500）*高度（40~250） 外徑φ（700~1500）*內徑φ（300~1200）*高度（40~600）
3、生產工藝：
鍛造、模鍛、旋鍛、精鍛、焊接 檢測 抗拉強度測試，硬度測試，化學成分測試，超聲波檢測、射線檢測、滲透著色檢測。 表面 表面處理：車光、倒角。 表面質量：兩個端面的表面粗糙度Ra值應不大于3.2lμm（以滿足超聲檢驗要求為準），內、外側面的表面粗糙度Ra應不大于12.5μm(外圓周面需進行超聲探傷時Ra應不大于3.2μm)，倒角半徑為5～15mm。。 應用領域 航天、航空、軍工、輕工、化工、紡織、醫療以及石油化工等領域。。
4、應用：
內、外側面的表面粗糙度Ra應不大于12.5μm(外圓周面需進行超聲探傷時Ra應不大于3.2μm)，倒角半徑為5～15mm。 應用領域 航天、航空、軍工、輕工、化工、紡織、醫療以及石油化工等領域。
5、標準值
| 化學成分參考標準 |
| 牌號 | Al | V | N≤ | C≤ | H≤ | Fe≤ | O≤ | 其他元素（單一） | 其他元素（總和） |
| TA1 | | | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | 0.1 | 0.40 |
| TA2 | | | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | 0.1 | 0.40 |
| TC4 | 5.5-6.75 | 3.5-4.5 | 0.05 | 0.08 | 0.015 | 0.30 | 0.20 | 0.1 | 0.40 |
| 機械性能參考標準 |
| 牌號 | 室溫下力學性能，不小于 |
| 抗拉強度 | 屈服強度 | 伸長率 | 斷面收縮率 |
| TA1 | 170 MPa | 240 MPa | 25% | 30% |
| TA2 | 275 MPa | 345 MPa | 20% | 30% |
| TC4 | 825 MPa | 895 MPa | 10% | 20% |
